ネイバーダクト

ビルジ渦を利用して推進力を生む

ネイバーダクトは、船体側面に沿う流れを利用してダクトが前進方向への推力を発生することで船体抵抗を軽減させることを目的とした省エネ付加物です。外観形状は縦長の楕円形となり、船尾近傍に取り付けられる全く新しいタイプの船尾ダクトです。
ネイバーダクトは、船体データ、模型試験結果（裸穀の自航試験結果、船体抵抗・伴流分布の計測結果など）から複合的に設計します。

ネイバーダクトの設計プロセス

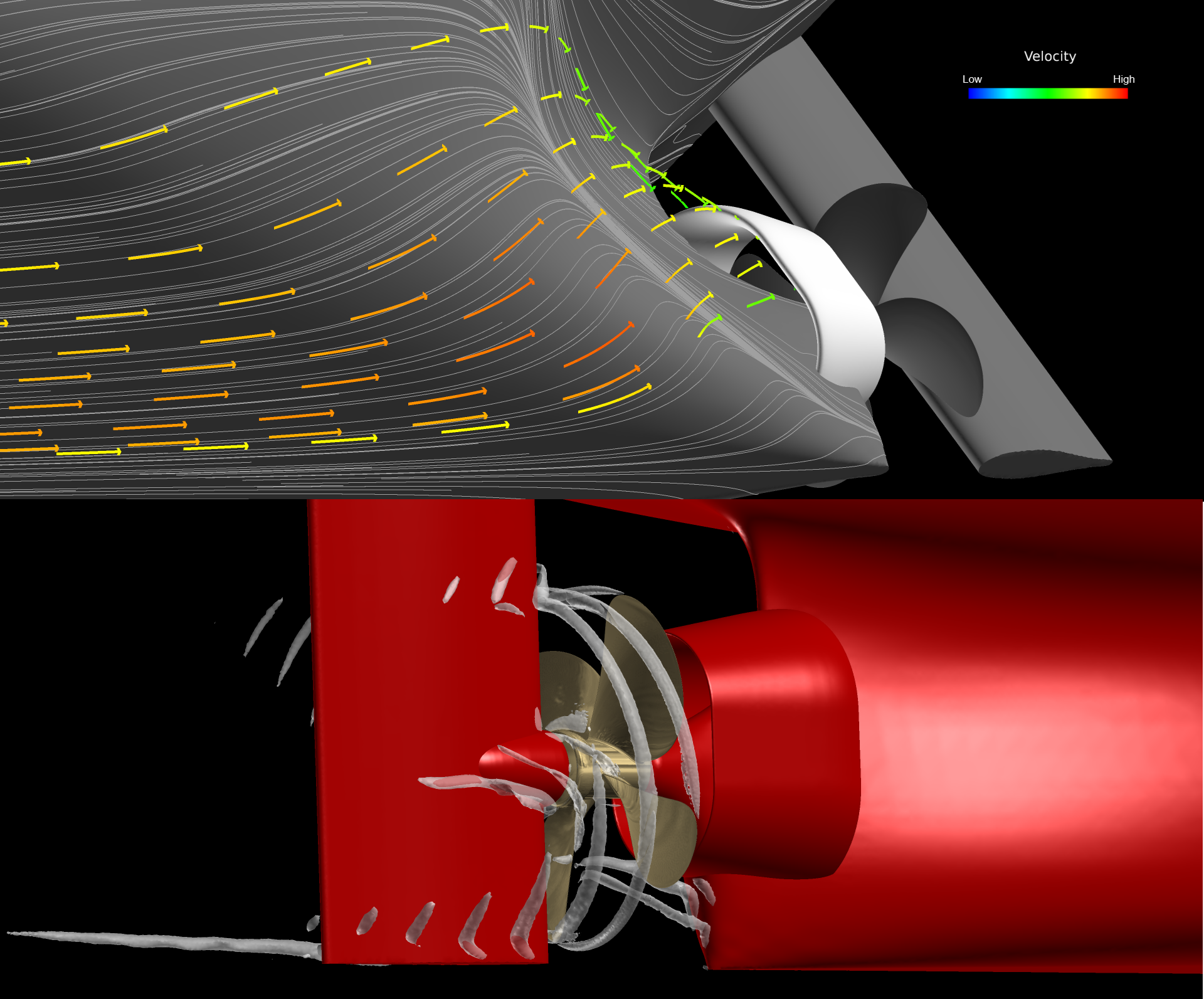

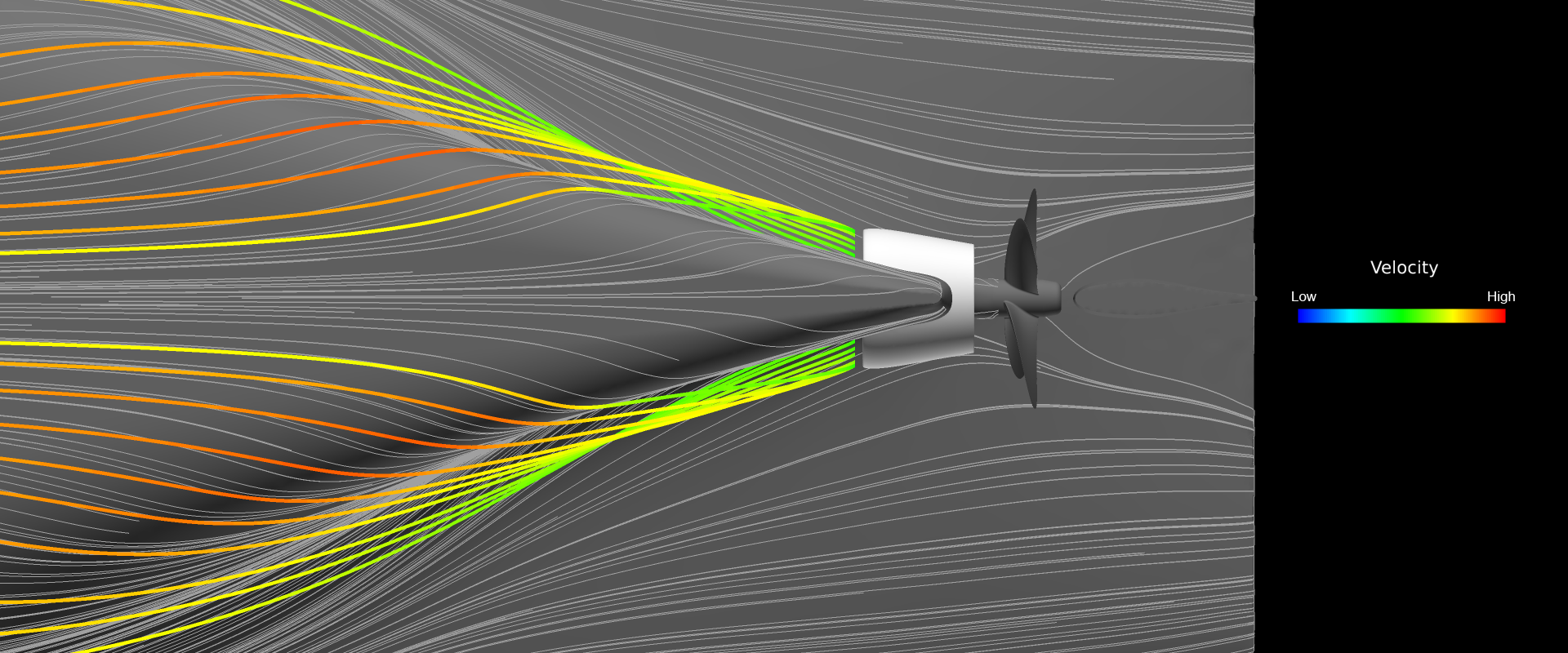

船体データを用いてCFD解析を行い、裸穀状態での流線の確認を行います。次にネイバーダクトのダクト幅、迎え角、取付け位置などのパラメータサーベイを行い、最適化されたダクト形状を求め、更にCFDによる自航計算を実施し、自航要素の変化や縦渦の挙動などの細かい流体現象を確認して設計を完了します。

実船による省エネ効果の確認

（国研）海上・港湾・航空技術研究所 海上技術安全研究所との共同研究にて実施した82BC の模型船を用いた自航試験では、4.7％の馬力削減効果が得られました。
特にスラスト減少係数の改善効果が高く、ネイバーダクトによる推力の増加が有効であることを検証しました。（特許取得済）

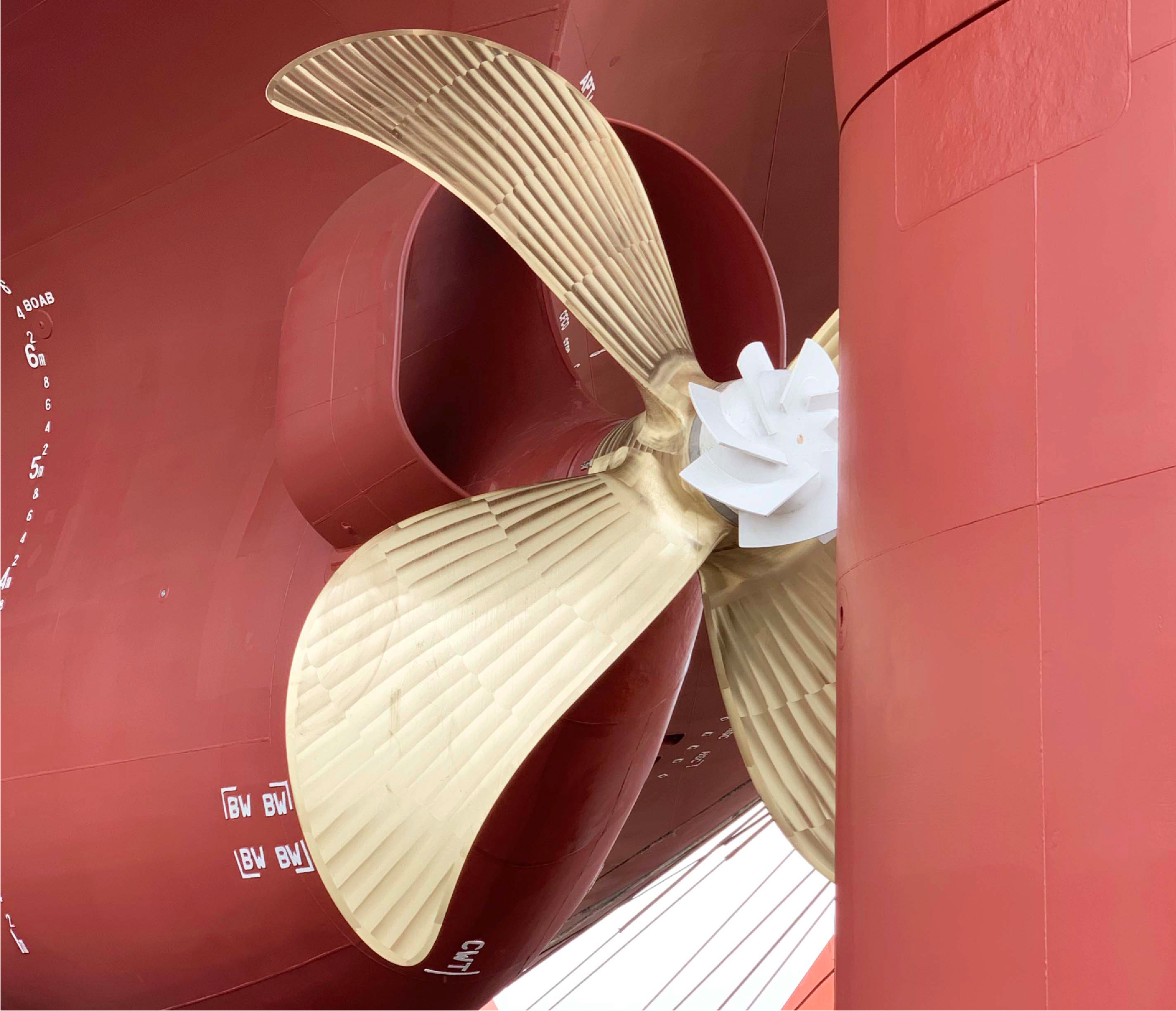

実船に装着したネイバーダクトにおいても、試運転結果から模型試験と同等の省エネ効果を確認できました。
